一、概述

        該系列雙線分配器適用于公稱壓力為20Mpa的雙線式干油集中潤滑系統，作為一種計量給油裝置。它在二條供油主管交替的供油壓力作用下，并且直接由供油的壓力控制活塞動作給油，完成向潤滑點定量分配潤滑油的功能。

        VS系列分配器出油口都在底部，分配器活塞正反向動作均從同一個給油口排出潤滑油。

        VS系列分配器可以從指示桿的動作直接觀察分配器的工作情況，還可以通過調整螺釘在規定范圍內方便地調整各個給油口的給油量。

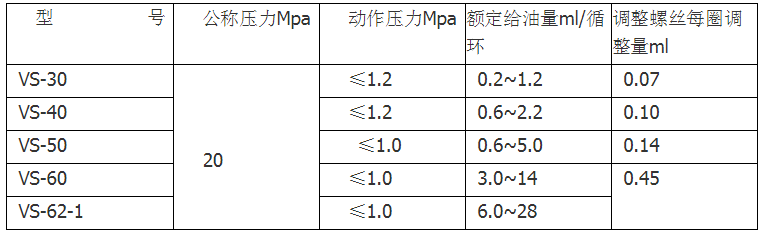

二、技術參數：

        使介質為針入度不低于295（25℃，150g)1/10mm的潤滑脂（NLG10#~-1#)或粘度等級大于N68的潤滑油。適用環境溫度為-100℃~+80℃。使用介質為潤滑油時請在10Mpa壓力下使用。

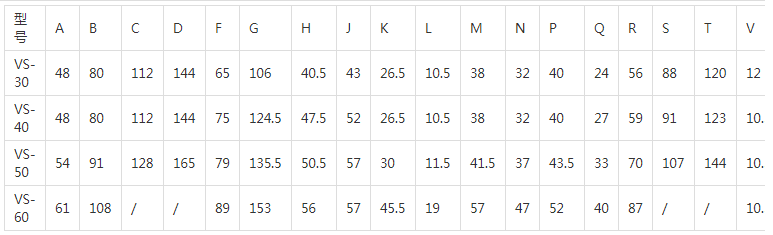

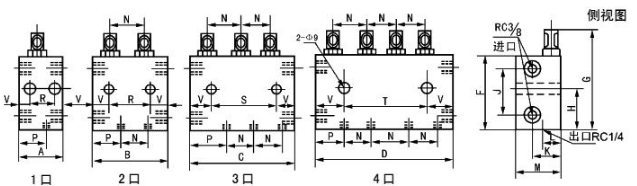

 三、外形尺寸

四.使用說明

        1.必須在規定的環境下使用規定的介質。
        2.在灰塵大、潮濕、環境惡劣的場合下使用,應配防護罩。
        3.給油量的調整應在指示桿縮回去的狀態下進行,調整完畢后將鎖緊螺絲擰緊。
        4.與分配器接觸的面應光滑平整,安裝螺栓不宜擰得過緊,以免影響正常動作。

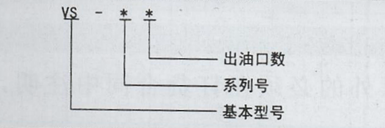

五.型號說明

六.訂貨須知

        配器使用環境溫度在-10℃~+80℃以外的必須在訂貨合同中注明,以使供貨時使用耐低、高溫油封
