一、使用條件
用于電動環式集中潤滑系統中,把泵輸出的潤滑脂交替送向兩條供油主管。直接由供油主管末端的壓力控制閥換向,換向的設定壓力可以方便地調整,換向閥結構簡單,動作可靠。

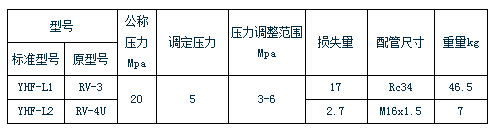

二、技術參數
使用介質為錐入度265~385(25℃,150g)1/10mm的潤滑脂。

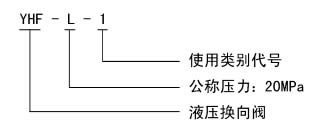

三、型號標注說明
四、工作原理

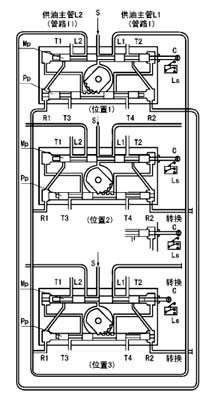

上圖是液壓換向閥的工作原理示意圖。圖中T1~4口匯到同一個出口接貯油器。
位置1泵輸出的潤滑脂,從進油口S經主滑閥MP構成的通路被送向供油主管L1(管路Ⅰ),并且經先導滑閥Pp構成的通路加壓力于主滑閥的左端。 供油主管L2經T1口向貯油器開放。
供油主管L1的末端與回油口R1連接,當末端的壓力超過設定壓力,則把先導滑閥推向右側。
位置2先導滑閥Pp移動到右側,主滑閥Mp的左腔經T3口向貯油器開放,泵輸出的潤滑脂加壓于主滑閥的右端,將其推向左側,與主滑閥連接的指示桿上的觸頭撞擊行程開關LS,向電控柜發出信號使泵停止。
位置3主滑閥Mp移動到左側,完成換向動作,泵再次工作輸出的潤滑脂經主滑閥構成的通路被送向供油主管L2(管路Ⅱ),供油主管L1經T2口向貯油器開放。

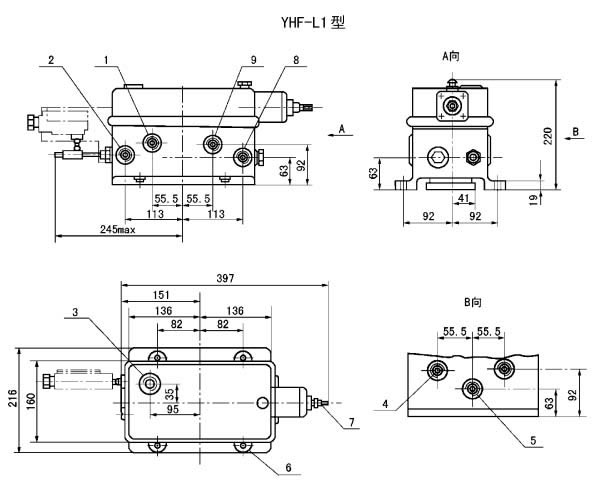

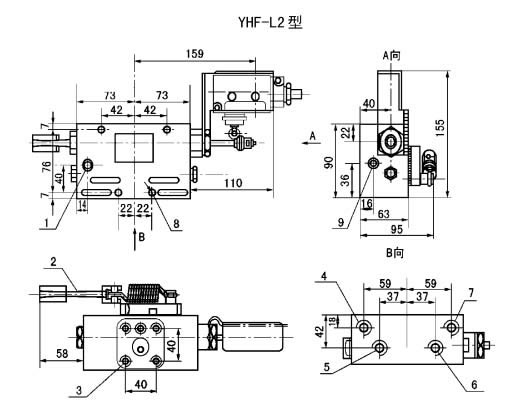

五、外形尺寸
六、使用說明
YHF-L1型閥與流量585mL/min的泵相配,安裝于底板上。YHF-L2型閥與流量60和195mL/min的泵相配,安裝于泵體上。
YHF-L1型閥調整螺絲右旋設定壓力調高,左旋調低。YHF-L2型閥右旋設定壓力調低,左旋調高。
從泵體上拆卸YHL-L2型閥和拆卸YHF-L1型閥的蓋子時,應先將調整螺絲完全松開。
