一、使用條件
本產品適用于公稱壓力為0.63MPa的稀油潤滑系統中,用以過濾潤滑油中的污垢雜質,由于內部裝有磁芯,因此還能吸附鐵磁性的微粒(這種微粒能通濾芯)避免機械摩擦副的過早磨損;在性能上優于一般的過濾器;同樣分為二組過濾筒和一個三位六通閥組成,工作時一筒工作,一筒備用,可實現不停車切換過濾筒,達到潤滑系統可以連續工作的目的。

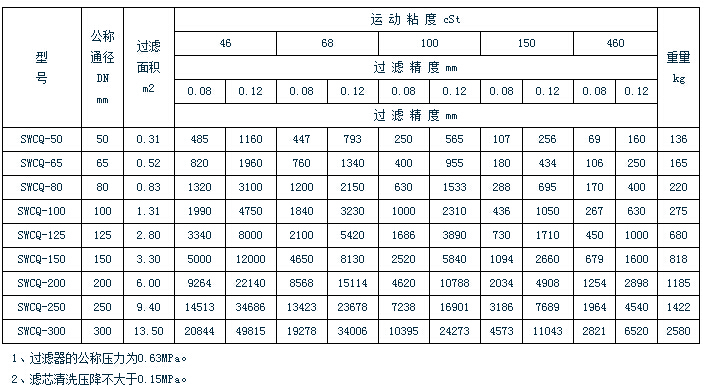

二、技術參數

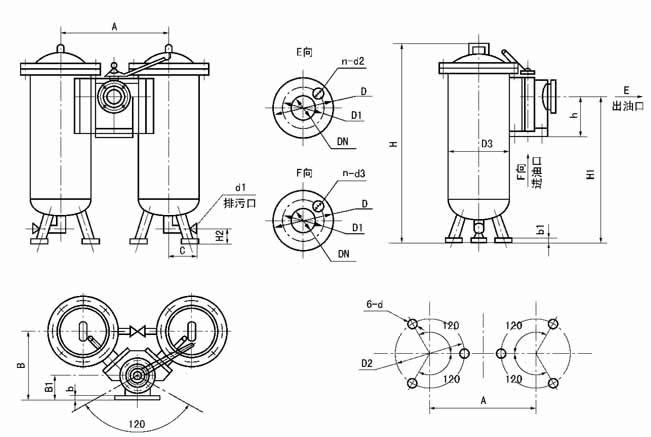

三、外形尺寸
SLQ-32,SLQ-40雙筒網式過濾器(整體式) DN≥50的SLQ型雙筒網式過濾器(組合式)

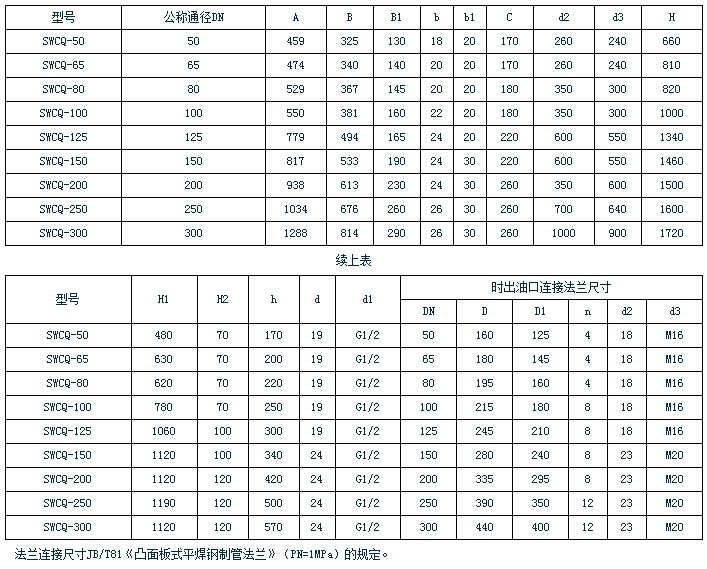

四、外形尺寸
五、型號標注說明
六、工作原理
1、過濾器分別由兩組過濾裝置和一個六通換向閥組成,正常工作時,一組過濾裝置投入運行,另一組被換向閥封閉備用。
2、閥片式六通換向閥為手動,工作過程中,截止備用過濾裝置,連通工作中的過濾裝置,閥上部有通、止標記,在工作壓力≤0.6MPa可不停機換向。
3、過濾裝置為二組,一組工作,一組備用。在工作中過濾裝置需要維修清洗時,可啟動另一組備用過濾裝置投入工作,而不影響主機正常工作。

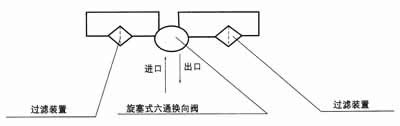

4、系統圖
七、使用說明
1、當進出口壓力差≥0.05MPa時應將過濾裝置停止工作,取出濾芯磁塊進行清洗(包括筒體)。
2、當過濾精度達不到要求時,將過濾裝置停止運行,更換濾網。
3、過濾器運行過程中,不得隨意轉動換向閥。
八、訂貨須知
訂貨時必須注明所需的過濾精度值,不注明的均按0.12mm供貨。
