加工定制 | 是 | 品牌 | 創特,其他 | 適用機械 | 潤滑設備 |
型號 | KJ、KM、KL | 種類 | 30 | 重量 | 3kg |
一、概述
KJ、KM、KL系列單線遞進式分配器,適用于潤滑點密集、耗脂量不同,給油頻繁單線集中潤滑系統中,組成子母式分配系統實現分區控制進行潤滑的場合。
KJ、KM、KL系列單線遞進式分配器,它由中碳合金結構鋼制造的供給體、端部體和3~8片根據設計需要所確定的給油量和出油口數的中間體組合而成。分配器的正常出口設置于分配器的兩側面,在上面還設置有預備出口,各中間體的出油口內均裝有止回閥,能徹底防止因潤滑點背壓作用而產生潤滑脂的逆流,保證了各出油口的給油量定量、準確。

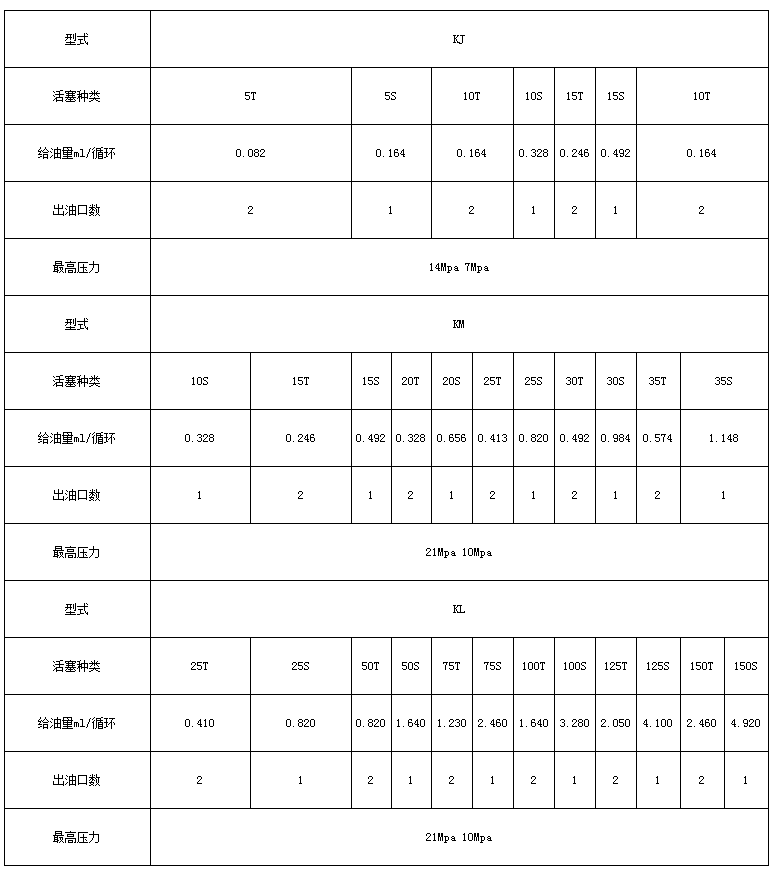

二、技術參數
適用介質為錐入度不低于265(25℃,150g)1/10mm的潤滑脂或粘度等級大于N120的潤滑油:適用環境溫度為-10℃~80℃。
三、動作說明
1、通過潤滑泵加壓送出的潤滑劑,經供給口流入按圖示箭頭方向分別推動活塞A、B、C 動作。此時活塞A、B左腔在油壓的作用下處在右位不動,活塞C右腔進入壓力,油開始向左移動。
2、流入的潤滑劑推動活塞C向左移動,左腔的潤滑劑壓向吐出口經外部配管送向潤滑點。當活塞C運動至左極限時活塞B右腔開始進入潤滑劑。
3、流入的潤滑劑推動活塞B向左移動,左腔的潤滑劑壓向NO.2吐出口經外部配管送向潤滑點。當活塞B運動至左極限時活塞A 右腔開始進入潤滑劑。
4、流入的潤滑劑推動活塞A向左移動、左腔的潤滑劑壓向NO.3吐出口經外部配管送向潤滑點。當活塞A運動至左極限時活塞C右腔開始進入潤滑劑。
5、流入的潤滑劑推動活塞C向右移動、右腔的潤滑劑壓向NO.4吐出口經外部配管送向潤滑點。當活塞C運動至右極限時活塞B左腔開始進入潤滑劑。
6、流入的潤滑劑推動活塞B向右運動、右腔的潤滑劑壓向NO.5吐出口,經外部配管送向潤滑點。當活塞B移動到至右極限時活塞A左腔開始進入潤滑劑。
7、流入的潤滑劑推動活塞A 向右運動、右腔的潤滑劑壓向NO.6吐出口,經外部配管送向潤滑點。當活塞A移動到至右極限時返回到初始1狀態,繼續重復上述動作。

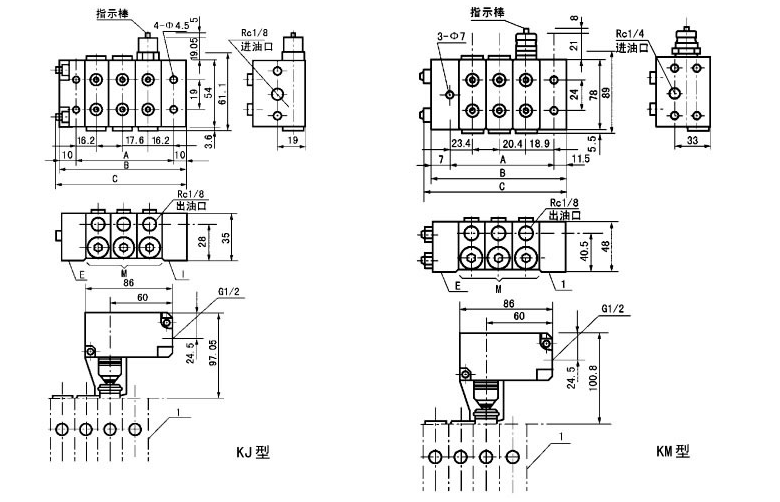

四、外形尺寸

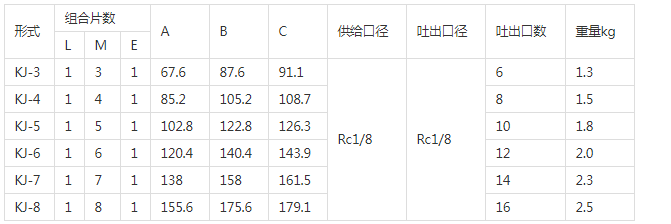

KJ-*不帶循環指示器和循環開關時尺寸參數表

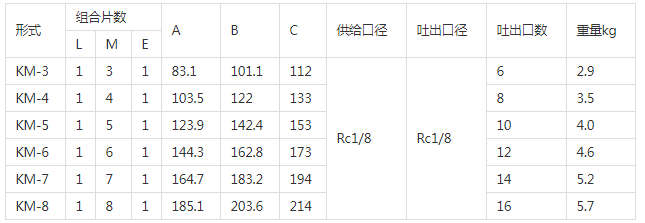

KM-*不帶循環指示器和循環開關時尺寸參數表

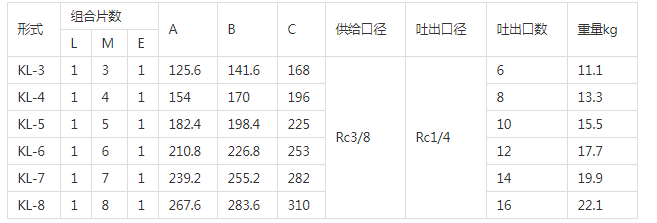

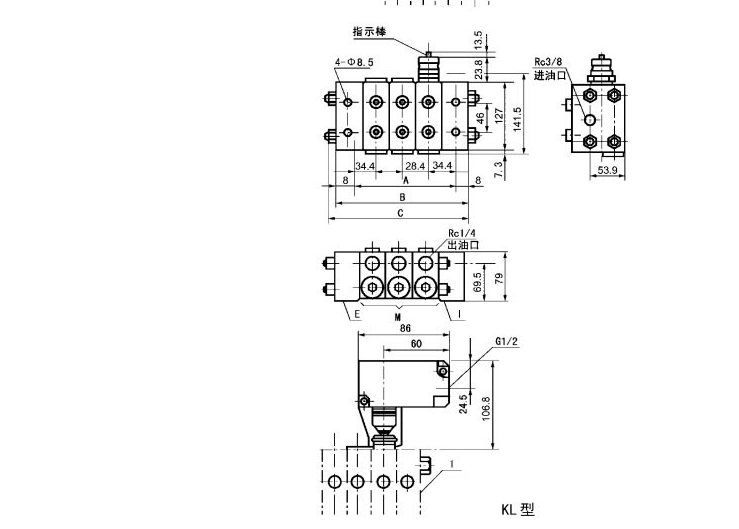

KL-*不帶循環指示器和循環開關時尺寸參數表

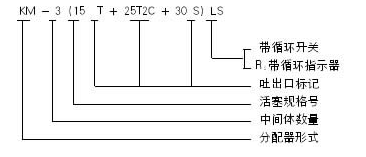

五、型號說明

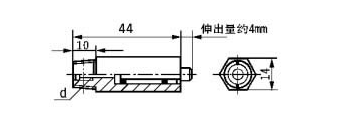

六、超壓指示器
安裝于分配器的預備出口,當潤滑點或管路阻塞時,壓力升高超過規定值時,指示器外部稍伸出。通過系統發出的故障信號,現場查找指示器有否伸出就可直接查到所阻塞的部位。
七、溢流指示器
安裝于環境惡劣易發生阻塞部位的各分配器預備出口上,當潤滑點或管路阻塞時,壓力異常升高超過規定值時,分配器被阻塞點的所供脂從溢流口向外溢出,經查看溢流點即為被阻塞的故障點。 只適用于連續作業部位,不許影響其它分配器動作的場合。 吐出口標記說明: T:為基本標準型,有二個出口分別從中 間體二側出油。 S:只有一個出口(T 型二出口相通),油 量是T 型的二倍,左側或右側出油均可。 LC:沒有左出口,從進油方向看左側出口 與鄰接的后一片出口合并油量。 RC:沒有右出口,從進油方向看右側出口 與鄰接的后一片出口合并油量。 2C:沒有出口,左右出口均與鄰接的后一 片出口合并油量。

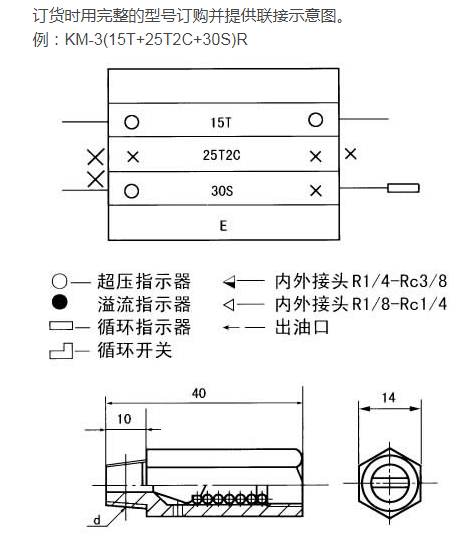

八、訂貨須知
