一、概述
JPQK系列(原ZP型)遞進分配器適用于公稱壓力為16MPa的單線遞
進式干油集中潤滑系統中,把潤滑脂定量地分配到各個潤滑點。

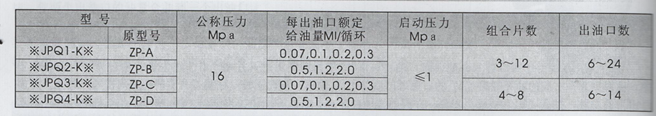

二、技術參數

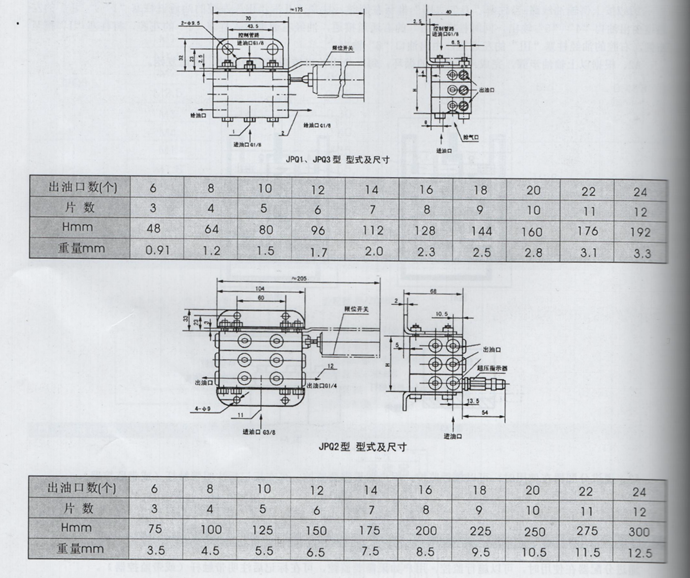

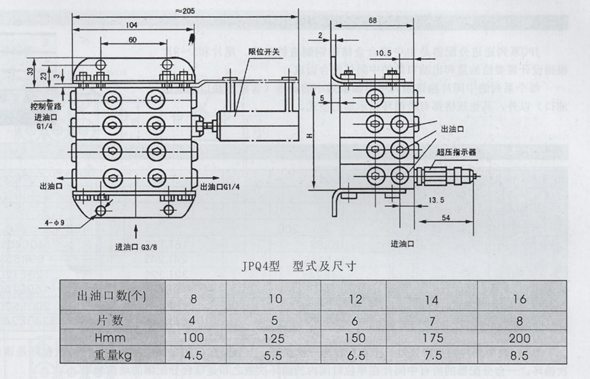

三、外形尺寸

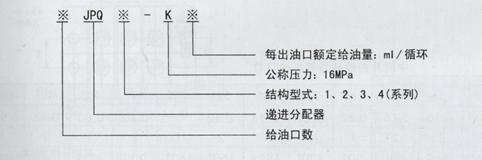

四、型號說明
五、使用說明
1、分配器為單柱塞多片組合結構,每片有兩個出油口,分為JPQ1、JPQ2、JPQ3和JPQ4四種形式。
(1)每種形式的分配器,一般按額定給油量相等的單片組合,需要時也可將額定油量不同的單片混合組合。
(2)JPQ4型組合時需有一片控制片,此片無給油口。
(3)相鄰的二個或二個以上的給油口可以合并成一個給油口給油,此給油口的給油量為所有被合并給油口的額定給油量之和。
2、JPQ1型和JjP2型分配器在系統中串聯使用,JPQ3型和jPQ4型分配器在系統中并聯使用。
3、分配器均裝有一個運動指示桿,用于觀察分配器工作情況。根據需要還可以安裝限位開關,對潤滑系統進行控制和監視。
4、JPQ型、JPQ4型分配器根據需要可以安裝超壓指示器。
訂貨須知
同種型式、額定給油量不同的單片混合組合或多個出油口合并給油,訂貨時須另行說明。
