詳細介紹
加工定制 | 是 | 品牌 | 創特,其他 | 適用機械 | 潤滑設備 |
型號 | DDRB-N型 | 種類 | 14 | 重量 | 40 |
一.概述
ZB型多點潤滑泵適用于潤滑頻率較低,潤滑點在50點以下,公稱壓力為20MPa的多線式中小型機械設備集中潤滑系統中,直接或通過單線分配器向各潤滑點供送潤滑脂的輸送供油裝置。特別適用于冶金、重機、港口運輸建筑等單機設備。

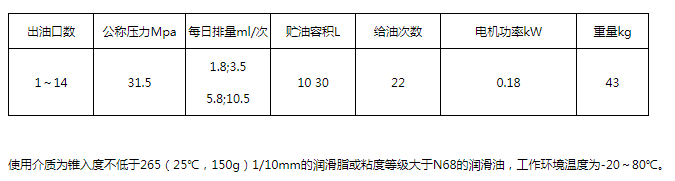

二、技術參數

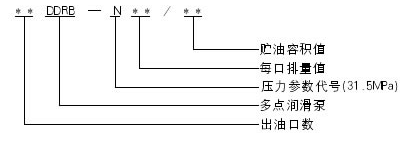

三、型號說明
四、動作說明
ZB型多點潤滑泵主要由貯油器、減速機構、壓油柱塞泵和電動機等部分組成。電動機驅動蝸杄、蝸輪減速轉動、蝸輪軸帶動偏心驅動輪以低速轉動,由驅動輪的閏盤帶動壓油柱塞泵無件柱塞作往復的吸壓油運動,從而各泵元件的出油口向外排出潤劑。

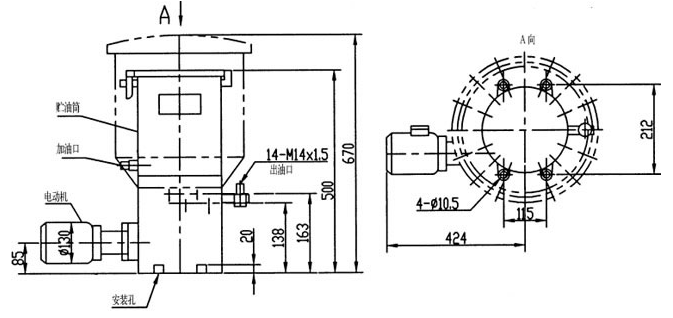

五、外形尺寸
六、使用要領
1、該型多點潤滑泵應安裝在環境溫度合適、灰塵少,便于檢查、維護保養及方便被脂的地方。
2、向貯油器內補脂必須使用加油泵從貯油器的加油口加入,嚴禁揭蓋加入不經過濾的使用介質。
3、按貯油器筒壁上旋向牌規定的旋向進行電機接線,不得反轉。
4、給油口數可在1-14范圍內任意選擇,根據設備需要不用的壓油柱塞泵元件可以白行拆下,螺孔用M20×1塞封堵即可。

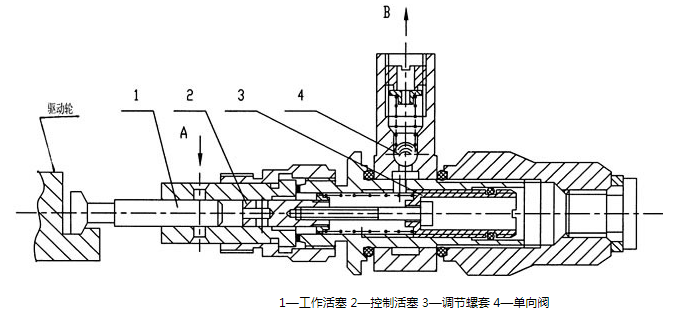

5、給油量的調整,按下圖調節序3螺套的位置即可獲得。
