一、使用條件
用于電動終端式集中潤滑系統,由電控柜接受PV-2E型壓力操縱閥發出的信號,控制本閥實現兩條供油主管的交替供油和開放。
采用圓柱體的滑閥結構,使閥口開閉嚴密,長時間保持高壓不泄漏。采用強力電磁鐵和彈簧緩沖,使得換向可靠。
三、使用說明
潤滑脂的錐入度為310~385(NLGI0#~1#)
貯油器內的壓力(回油口壓力)在3MPa以下時可直接使用。在3~10MPa時需采用外部泄油方式。

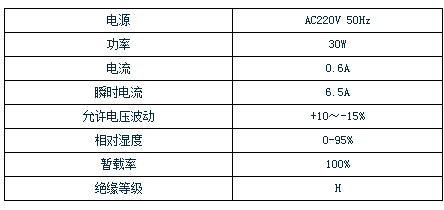

電源AC220V 50Hz功率30W電流0.6A瞬時電流6.5A允許電壓波動+10~-15%相對濕度0-95%暫載率100%絕緣等級H

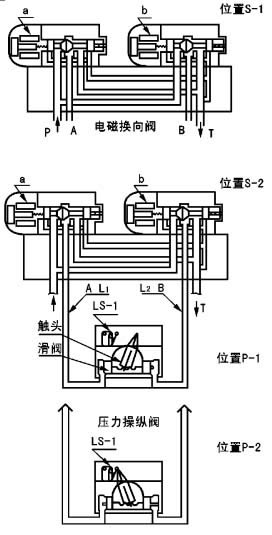

四、動作說明
位置S-1
圖示為給油結束狀態,電磁閥的電磁鐵a和b都斷電去磁,壓力油入口關閉,潤滑泵處于停止工作狀態。在此狀態下兩條供油主管都向貯油器開放。
位置S-2
泵啟動的同時,電磁鐵a通電得磁,泵輸出的潤滑脂經A 口被送向供油主管L1,供油主管L2仍向貯油器開放。
位置P-1
供油主管末端安裝壓力操縱閥,當主管L1末端的壓力超過壓力操縱閥的設定壓力時,將其滑閥推向右側。
位置P-2
滑閥移動右側,將與其聯動的觸頭拔到左側、使行程開關LS-1處于接通狀態,向電控柜發出信號,使電磁鐵a 斷電,泵停止工作,恢復到位置S-1。
下次給油,電磁鐵b通電,泵輸出的潤滑劑經B口被送向供油主管L2,壓力操縱閥動作使行程開關處于斷開狀態。
五、型號說明

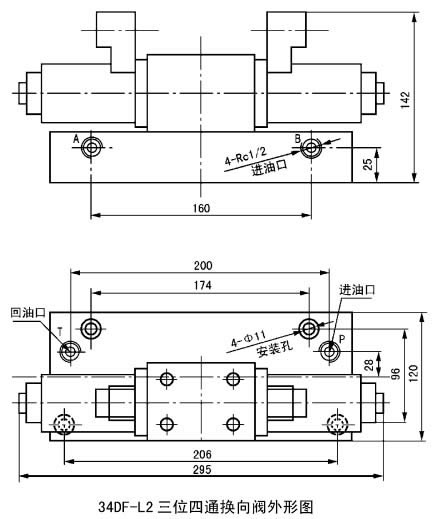

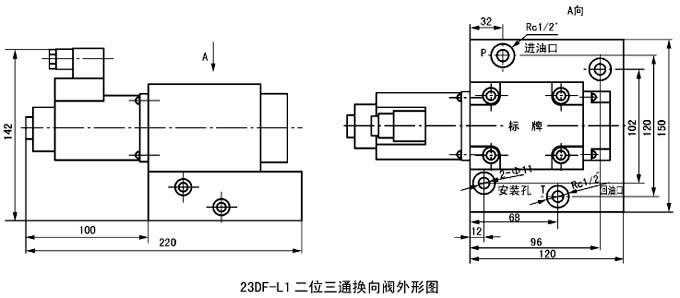

六、外形尺寸
