一、概述
適用于向10MPa、120MPa 壓力級的手動加油泵或小型電動潤滑泵貯油器內加注潤滑脂。

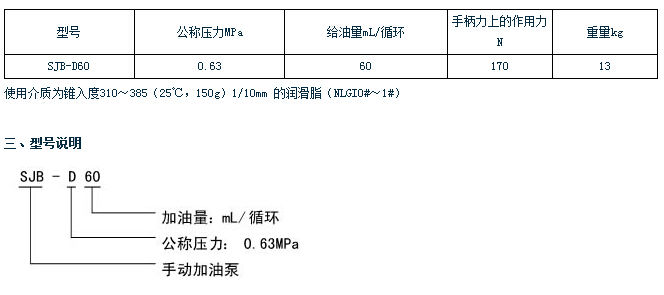

二、技術參數

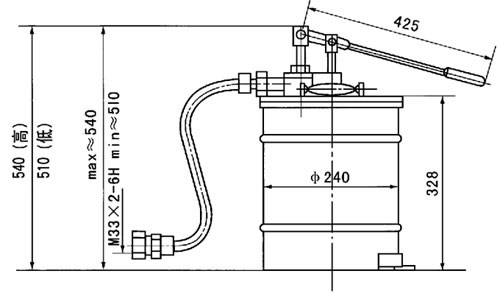

四、外形尺寸

五、工作原理
操作手柄向下運動時，上活門關閉活塞上腔容積逐漸變小，把潤滑脂沿輸送膠管送到貯油器里，活塞下部容積逐漸變大，形成負壓，打開吸片，把油桶內的潤滑脂吸入。當手柄向上運動時，活塞上腔形成負壓，上活門打開，吸片關閉，潤滑脂進入活塞上腔。當手柄再次向下運動時，重復上述過程。

六、使用說明
1、使用時輸油膠管一端接加油泵出口，另一端接貯油器補給口，使用完畢后另一端應擰在箱蓋螺栓上。
2、使用的潤滑脂必須干凈，質地均勻，在規定牌號范圍內。
3、應經常檢查桶內油脂量，以免無脂時吸入空氣混入貯油器內。
