EM型電動換向閥(40MPa)

  • 所屬分類:干油通用部件

  • 點擊次數:0
  • 發布日期:2022/11/21
詳細介紹

詳細介紹

一、使用條件
    EM型電動換向閥適用于公稱壓力為40MPa的干油集中潤滑系統中,將潤滑泵單線出口的壓力潤滑脂交替地通過主管道Ⅰ或Ⅱ送出去,組成一個完整的雙線終端式干油集中潤滑系統.
    該換向閥是采用微型交流電機驅動,通過減速傳動帶動偏心連桿機構操縱滑芯移動,以開閉供油管道或轉換供油方向的一種集成化的換向控制裝置;它反應靈敏,啟閉快速、動作可靠,可與電控箱配合使用對潤滑系統進行自動控制。

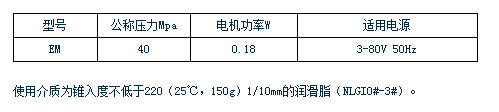

二、技術參數


三、 工作原理

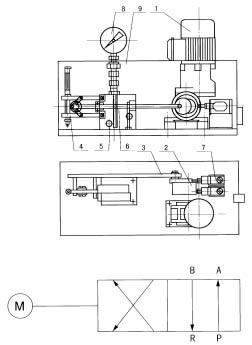

        EM型電動換向閥主要由電動機,減速機構,偏心連桿機構,強簧機構,二位四通閥,限位開關,壓力表等組成。
        電動機經蝸輪蝸桿減速后,由偏心輪2帶動連桿3 作直線往復運動。由于連桿末端所連動的彈簧機構4的作用,使二位四通閥5中的滑芯桿6產生急速的推拉動作,從而改變二位四通閥各油口的聯接方式,達到液流換向的目的。此時,偏心輪旋轉了180°到達另一個死點位置,觸動了限位開關7。限位開關即可送出脈沖信號,停止閥電機運行,完成了一個工作過程。壓力表8裝于防護罩9頂部用于監視閥內的工作壓力。

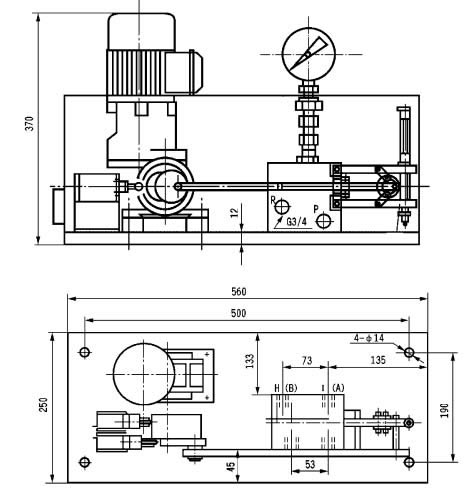

四、外形尺寸

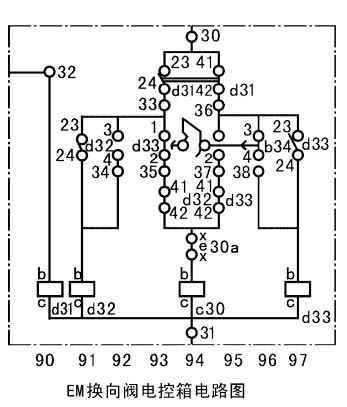

五、EM換向閥電控箱電路圖及接線圖

六、使用說明
        該閥應安裝在系統被控主管路的前端,且位于通風、干燥、便于檢查及周圍無運動機構干涉的部位,使用前必須先打開外罩向減速箱內加入50#機械油至規定液面。
